Cara Mengkonfigurasi Point to Multi Point Menggunakan Mikrotik RB941-2nD

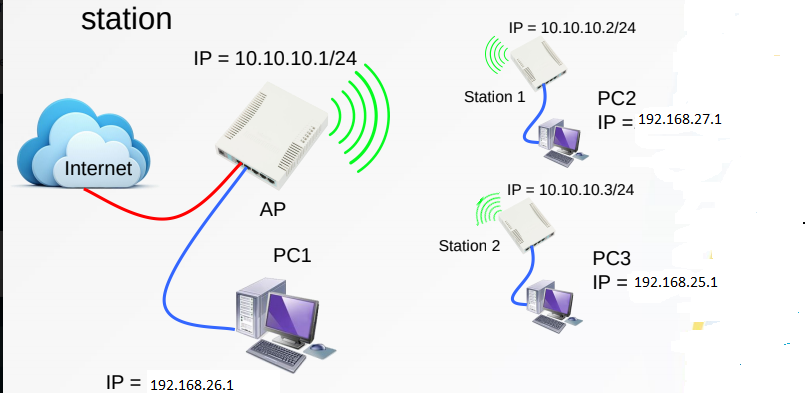

Kali ini saya akan mencoba untuk mengkonfigurasi PTMP yaitu level yang lebih tinggi dari PTP karena Stationnya lebih dari satu :

AP (SIDE)


Pertama buat ip sesuai dengan gambar gambar di bawah. caranya klik menu IP dan klik address lalu klik tanda tambah. address 192.168.13.1/24 interface ether 2 klik apply lalu ok



Kemudian buat satu lagi klik tanda tambah. address 10.10.10.1/24 interface wlan1 klik apply dan klik oke

Lalu kita nyalakan wlan1 caranya klik interface lalu klik 2 kali wlan1 dan klik tanda ceklis


Lalu kita akan membuat password caranya, klik wireless dan pilih menu security lalu klik tanda tambah dan kita setting name nya dan WPA dan WPA2. setelah selesai klik apply dan oke


Kemudian kita klik wlan1 di menu interface, kita setting
- Mode ap bridge
- Band 2GHz-B
- SSID PTMP 13 14 15
- Radio name AP 13
- Security profiles ADMIN (yang tadi telah dibuat)
Lalu klik apply kemudian oke



STATION 1 (SIDE)

Kita buat ip sesuai dengan gambar gambar di bawah. caranya klik menu IP dan klik address lalu klik tanda tambah. address 192.168.14.1/24 interface ether 2 klik apply lalu ok


Kemudian buat satu lagi klik tanda tambah. address 10.10.10.2/24 interface wlan1 klik apply dan klik oke



Lalu kita nyalakan wlan1 caranya klik interface lalu klik 2 kali wlan1 dan klik tanda ceklis


Lalu kita akan membuat password caranya, klik wireless dan pilih menu security lalu klik tanda tambah dan kita setting name nya dan WPA dan WPA2. setelah selesai klik apply dan oke


Kemudian kita klik wlan1 di menu interface, kita setting
- Mode station (maaf di salah input)
- Band 2GHz-B/G/N
- SSID PTMP 13 14 15
- Radio name STATION 14
- Security profiles ADMIN (yang tadi telah dibuat)
Lalu klik apply kemudian scan



Klik start maka akan mucul SSID kita klik SSID tersebut lalu klik connect




 STATION 2 (SIDE)

Kita buat ip sesuai dengan gambar gambar di bawah. caranya klik menu IP dan klik address lalu klik tanda tambah. address 192.168.15.1/24 interface ether 2 klik apply lalu ok

Kemudian buat satu lagi klik tanda tambah. address 10.10.10.3/24 (maaf saya salah input di screen shootnya ) interface wlan1 klik apply dan klik oke


Lalu kita nyalakan wlan1 caranya klik interface lalu klik 2 kali wlan1 dan klik tanda ceklis


Lalu kita akan membuat password caranya, klik wireless dan pilih menu security lalu klik tanda tambah dan kita setting name nya dan WPA dan WPA2. setelah selesai klik apply dan oke



Ini adalah bukt jika security yang baru telah di buat


Kemudian kita klik wlan1 di menu interface, kita setting
- Mode station (maaf di salah input)
- Band 2GHz-B/G/N
- SSID PTMP 13 14 15
- Radio name STATION 14
- Security profiles ADMIN (yang tadi telah dibuat)
Lalu klik apply kemudian scan


Klik start maka akan mucul SSID kita klik SSID tersebut lalu klik connect





CARA MENGECEKNYA

Untuk station 1 klik terminal dan ketik ping 10.10.10.1


Untuk station 2 klik terminal dan ketik ping 10.10.10.1


Jika dari AP kita bisa melihat dengan klik menu wireless lalu klik registation maka akan muncul station yang terhubung
